Сверлильный станок с ЧПУ

Обзор продукта



Этот сверлильный станок с ЧПУ предназначен для высокоточного автоматического изготовления отверстий в конструкционных стальных листах, трубных решетках и тяжелых промышленных компонентах. Основанный на жесткой станине из чугуна Meehanite, снимающей напряжения, он сводит к минимуму тепловую деформацию и механическую вибрацию во время непрерывных операций с высокими нагрузками. Интегрируя жесткое нарезание резьбы, подачу СОЖ под высоким давлением через шпиндель и автоматическое устройство смены инструмента (ATC), система сокращает время цикла и устраняет ошибки ручного позиционирования в условиях тяжелого промышленного производства.





Heavy-Duty Slant-Bed CNC Turning Machine



Ассортимент продукции

Мы предлагаем три стандартные конфигурации платформ, адаптированные к различным формам заготовок и объемам производства:
Серия G-Beam (портального типа):Предназначен для крупных несущих профилей, двутавровых балок и швеллеров. Имеет двусторонние синхронизированные приводы и широкий портальный зазор.
Серия P-Plate (фиксированный стол, подвижный портал):Оптимизирован для изготовления широких трубных решеток теплообменников, котельных пластин и изготовления тяжелых пластин шириной до 3000 мм.
Серия T-Tower (компактный вертикальный тип):Подходит для небольших, высокоточных деталей, кронштейнов и фланцев, требующих быстрого индексного сверления и фрезерования.





Технические характеристики





Технические параметры

Стандартная серия G-Beam

Стандартная серия P-Plate

Стандартная серия T-Tower

Макс. Диаметр сверления

Фи 50 мм (сплошное сверло) / фи 100 мм (U-сверло)

Фи 80 мм

Фи 40 мм

Конус шпинделя

БТ40 / БТ50 / HSK-A63

BT50

BT40

Диапазон скоростей шпинделя

30 - 4500 об/мин

20 - 3000 об/мин

50 - 6000 об/мин

Мощность двигателя шпинделя

15 кВт / 22 кВт

30 kW

11 kW

Перемещение по оси (X x Y x Z)

Настраиваемый (6000 x 1500 x 400 мм)

3000 х 3000 х 500 мм

1000 х 800 х 600 мм

Точность позиционирования

+/- 0.02 мм / 1000 мм

+/- 0.025 мм / 1000 мм

+/- 0.015 мм / 1000 мм

Повторяемость

+/- 0.01 мм

+/- 0.012 мм

+/- 0.008 мм

Контроллер ЧПУ

Fanuc 0i-MF / Сименс SINUMERIK 828D

Сименс SINUMERIK 840D sl

Фанук 0i-MF

Система охлаждения

Сквозной шпиндель, высокое давление 3,0 МПа

Сквозной шпиндель, высокое давление 5,0 МПа

Внешний и сквозной шпиндель 2,0 МПа



Ключевые особенности



Анализ методом конечных элементов (FEA) Структура пласта:

Базовая рама подвергается оптимизации напряжений методом конечных элементов, термическому отжигу при температуре 650 градусов и вибрационному старению для устранения остаточных внутренних напряжений перед прецизионной механической обработкой.

Оптимизированная эвакуация стружки:

Встроенные двухшнековые транспортеры стружки и мощный канал промывки СОЖ предотвращают скопление стружки внутри зоны обработки во время глубокого сверления с пробивкой.

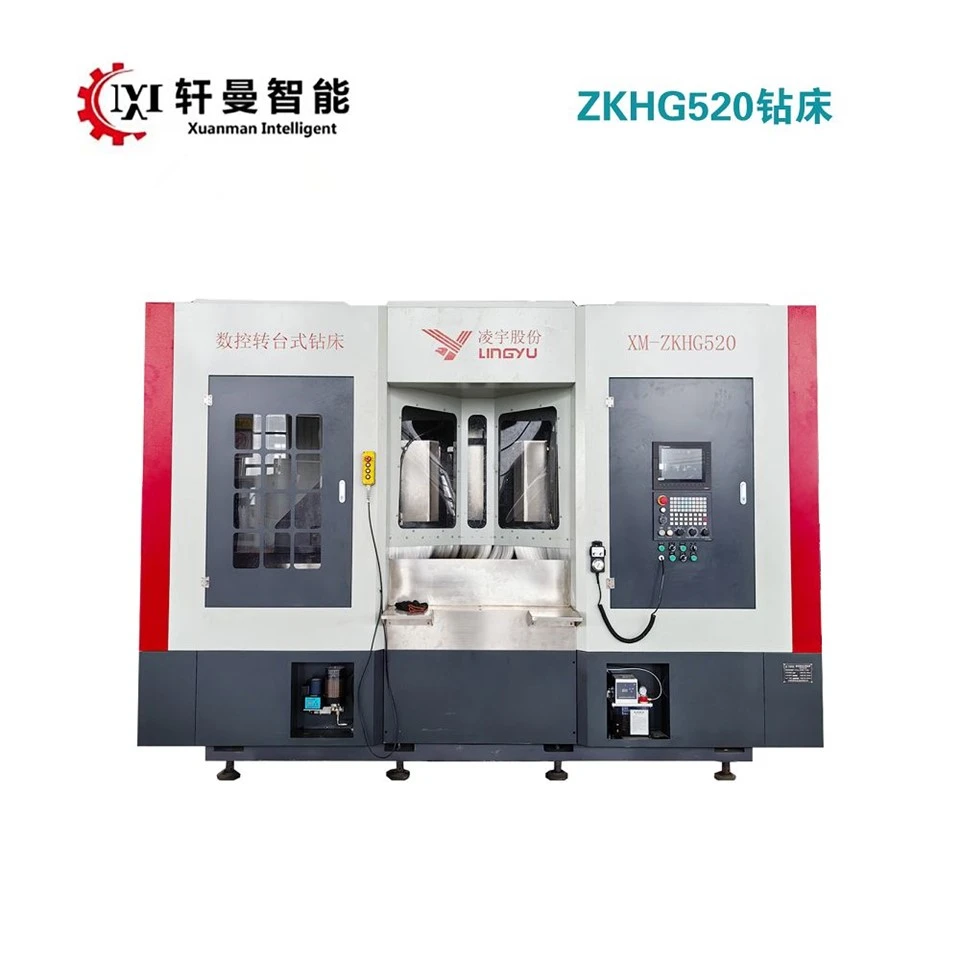

Precision-Engineered Drilling Machine

Шпиндельный блок высокой жесткости:

Шпиндель картриджного типа поддерживается высокоточными радиально-упорными шарикоподшипниками класса P4, что обеспечивает минимальное биение при тяжелой черновой и чистовой чистовой обработке.

Замкнутая обратная связь:

Линейные шкалы по осям X и Y обеспечивают компенсацию ошибок положения в реальном времени, сохраняя стабильность размеров в течение длительного производственного цикла.



Материалы и обработка поверхности

Совместимые материалы заготовки:

Конструкционная углеродистая сталь (Q345, A36), легированная сталь (42CrMo, 40Cr), нержавеющая сталь (304, 316L), титановые сплавы и высокопрочные алюминиевые пластины.

Допуски обработанных отверстий:

Обеспечивает стандартные допуски отверстий от IT7 до IT9 со значениями шероховатости поверхности Ra от 1,6 до 3,2 мкм в зависимости от скорости подачи и выбора инструмента.

Приложения


Изготовление конструкционной стали:

Сверление отверстий для болтов, облегченных карманов и прорезей в двутавровых балках, швеллере и соединительных пластинах для мостов и высотных зданий.

Энергия и производство электроэнергии:

Прецизионное сверление нескольких отверстий в толстых трубных решетках, перегородках и фланцах корпуса промышленных котлов, теплообменников и сосудов под давлением.

Тяжелое машиностроение и автомобилестроение:

Обработка монтажных отверстий, установочных штифтов и масляных каналов на больших корпусах коробок передач, рамах прессов и элементах конструкции шасси.



Контроль качества и инспекция


Перед выпуском на завод каждая машина проходит строгий многоэтапный протокол проверки:

Калибровка лазерного интерферометра:

Точность позиционирования оси и люфт проверяются и калибруются с помощью лазерных интерферометров компании Renishaw.

Тест на округлость Ballbar:

Точность динамической интерполяции одновременного многоосного движения проверяется в соответствии со стандартами ISO 230-4.

72-часовое термическое испытание:

Шпиндель непрерывно работает на максимальных оборотах в течение 72 часов для контроля стабилизации температуры подшипников и пределов теплового дрейфа.

Отчет о проверке геометрии:

Подробный отчет об испытаниях, содержащий данные лазера и Ballbar, поставляется с серийным номером каждой отдельной машины.





Индивидуальный производственный процесс





Инженерный обзор:Техническая группа оценивает чертежи САПР клиента, спецификации материалов и целевые показатели времени цикла.



Литье в станине и отжиг:Собственное литье с последующим контролируемым термическим отжигом для стабилизации металлической структуры.



Прецизионное фрезерование и растачивание:Поверхности крепления направляющих и столешницы обрабатываются на крупногабаритных расточно-фрезерных станках напольного типа в цехе с контролируемой температурой.



Механическая сборка:Сборка ШВП, линейных направляющих, редукторов и шпиндельных блоков в чистой комнате сертифицированными специалистами.



Электрическая интеграция и ввод в эксплуатацию:Монтаж электропроводки шкафов с ЧПУ, настройка привода и испытание на «сухой ход» перед окончательной передачей заказчику.







Техническая поддержка и послепродажное обслуживание
01.

Установка и ввод в эксплуатацию:

Механическое выравнивание, электрическое подключение и лазерное выравнивание на месте выполняются инженерами по обслуживанию, прошедшими обучение на заводе.

02.

Обучение операторов:

Многодневное практическое обучение, охватывающее программирование G-кода, настройку параметров, управление смещением инструмента и текущее обслуживание.

03.

Инвентаризация запасных частей:

Критически изнашиваемые компоненты, включая картриджи шпинделей, приводные ремни, бесконтактные переключатели и электромагнитные клапаны, хранятся на региональном складе для быстрой отправки.

04.

Удаленная диагностика:

Контроллеры ЧПУ с поддержкой Ethernet позволяют нашим инженерам по приложениям осуществлять удаленный мониторинг ПЛК и устранять неисправности по кодам.





Часто задаваемые вопросы





Вопрос: Какую максимальную толщину листа может обработать этот сверлильный станок с ЧПУ за один проход?

A: С помощью стандартных спиральных сверл из быстрорежущей стали или цельных твердосплавных сверл станок обрабатывает листы толщиной до 100 мм. Для более глубоких отверстий до 300 мм рекомендуется использовать высокопроизводительные U-образные сверла со сменными пластинами или ружейные сверла с подачей СОЖ под высоким давлением (от 3,0 до 5,0 МПа) для обеспечения надлежащего разрушения и удаления стружки.

Вопрос: Как обеспечить долговременную точность позиционирования от механического износа?

Ответ: Мы используем прецизионные шарико-винтовые пары с регулировкой предварительной нагрузки и линейные направляющие высокой жесткости. Кроме того, линейные шкалы на основных осях обеспечивают прямую обратную связь с контроллером ЧПУ, автоматически компенсируя любое тепловое увеличение или механический люфт в реальном времени.

Вопрос: Каковы требования к электричеству и коммунальным услугам для установки?

A: Стандартное электрическое напряжение составляет 380 В/415 В, 3 фазы, 50/60 Гц (для сетей Северной Америки на 480 В могут быть поставлены специальные трансформаторы). Для зажима инструмента и пневмопредохранителей необходима подача сжатого воздуха давлением от 0,6 до 0,8 МПа. Также интегрированы централизованный улавливатель тумана и система фильтрации охлаждающей жидкости.

Вопрос: Какой тип гарантии и удаленной диагностической поддержки включен в стоимость?

О: На машину предоставляется стандартная 12-месячная гарантия, распространяющаяся на все механические и электрические части от производственных дефектов. Удаленная диагностика через порт Ethernet на контроллере ЧПУ позволяет нашим инженерам устранять неисправности лестничных схем и настроек параметров в течение 24 часов.



modular-1
Запросить цену

Чтобы получить точное техническое предложение и коммерческое предложение, адаптированное к размерам вашей заготовки и целевым показателям производительности, предоставьте следующую информацию нашей команде инженеров:
Материал заготовки и максимальные размеры (Длина х Ширина х Толщина).
Диапазон диаметров отверстий и требования к глубине.
Требуемый объем производства или целевое время цикла на деталь.
Предпочтительная марка контроллера ЧПУ (Fanuc или Siemens).



Мы известны как один из ведущих производителей сверлильных станков с ЧПУ в Китае, отличающиеся качеством продукции и низкой ценой. Будьте уверены, что купите сверлильный станок с ЧПУ со скидкой, сделанный в Китае, на нашем заводе. Мы также принимаем индивидуальные заказы.

Высокоскоростная буровая станок с ЧПУ, Высокоточная буровая машина, Сверловой станок с вращающимся столом
